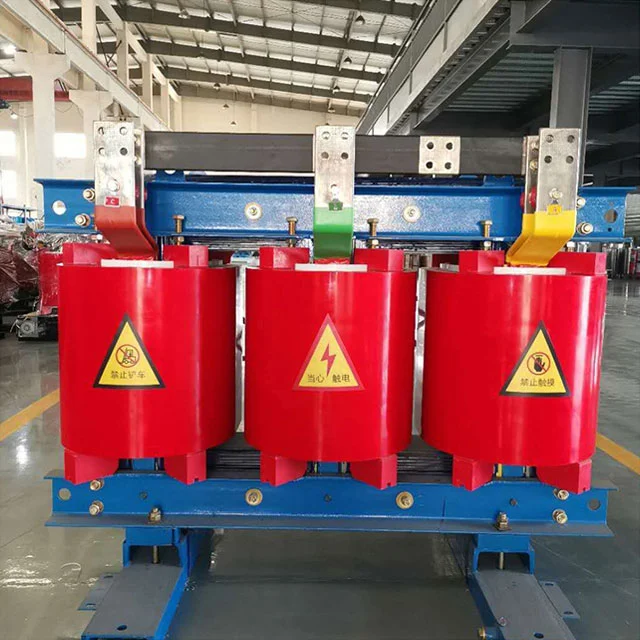

Сухой трансформатор 630 кВА

Преимущества продукта

Сухой трансформатор SGOB 630 кВА — это электрическое устройство высокой мощности, специально разработанное для удовлетворения строгих требований современных промышленных, коммерческих и институциональных сред. Его мощная номинальная мощность 630 кВА делает его надежным и эффективным энергетическим решением.

Трансформатор сухого типа мощностью 630 кВА обеспечивает сочетание мощности, эффективности и экологической устойчивости в надежном продукте. Этот трансформатор с его компактной конструкцией, прочной конструкцией и современными изоляционными материалами является идеальным выбором для различных применений, обеспечивая плавное распределение мощности и отличную работу.

Трансформатор сухого типа SGOB с изоляцией 630 кВА исключает риск утечек масла, сокращая объем технического обслуживания и воздействие на окружающую среду. Этот экологически чистый трансформатор соответствует глобальным усилиям по устойчивому развитию, продвигая более чистые энергетические решения и сводя к минимуму выбросы углерода.

Благодаря сухому трансформатору SGOB 630 кВА компактные и прочные конструктивные особенности сухих трансформаторов могут адаптироваться к условиям установки в условиях ограниченного пространства и выдерживать большие силовые нагрузки. Эта особенность делает его идеальным выбором для критически важных мест с ограниченным пространством и постоянными высокими требованиями к мощности. Прочная конструкция конструкции гарантирует, что оборудование сможет поддерживать долгосрочную надежную и стабильную работу даже в суровых промышленных условиях.

В дополнение к своим надежным возможностям по управлению мощностью, распределительный трансформатор сухого типа SGOB 630 кВА обеспечивает впечатляющую энергоэффективность. Это сводит к минимуму потери энергии, максимально увеличивая подачу мощности к нагрузке и снижая эксплуатационные расходы. Это делает его идеальным выбором для предприятий, стремящихся оптимизировать потребление энергии и сократить выбросы углекислого газа.

Что значитСухой трансформаторделать?

Трансформаторы сухого типа в основном используются для обеспечения безопасного преобразования напряжения и эффективного распределения. Они естественным образом охлаждаются воздухом, а не изоляционным маслом, что обеспечивает такие выдающиеся преимущества, как хорошая огнестойкость, экологичность и простота обслуживания. Этот тип трансформатора особенно подходит для внутренних помещений или чувствительных помещений с высокими требованиями к безопасности и чистоте, таких как больницы, школы, крупные торговые центры и промышленные предприятия. Между тем, в особых сценариях, таких как туннели и шахты, где существует потенциальный риск возгорания или ограниченное пространство, это также идеальный выбор для обеспечения надежного электроснабжения и снижения опасности пожара.

ОСОБЕННОСТИ ПРОДУКТА

Трансформатор сухого типа SGOB мощностью 630 кВА, литой из эпоксидной смолы, производства Shanghai Industrial Transformer Co., Ltd. разработан и спроектирован в сотрудничестве с Шэньянским научно-исследовательским институтом трансформаторов с использованием передовых зарубежных технологий. Индекс надежности продукта достиг международного передового уровня.

Он безопасен, негорюч и пожаробезопасен, не загрязняет окружающую среду и может быть установлен непосредственно в центре нагрузки. Он не требует обслуживания, прост в установке, имеет низкие совокупные эксплуатационные расходы, низкие потери, хорошие влагозащищенные характеристики, может нормально работать при 100% влажности и может быть введен в эксплуатацию без предварительной сушки после остановки. Он имеет низкий уровень частичного разряда, низкий уровень шума, мощную функцию рассеивания тепла и может работать при 150% номинальной нагрузке в условиях принудительного воздушного охлаждения.

В настоящее время он широко используется в высотных зданиях, коммерческих центрах, аэропортах, станциях, доках, метро, ​​фабриках, подземных распределительных станциях, морских нефтяных буровых платформах, электростанциях и других местах с суровыми условиями эксплуатации.

Основные материалы и особенности

Железный сердечник трансформатора изготовлен из холоднокатаных листов кремнистой стали с высокой проницаемостью серии 30EH120 с упорядоченной ориентацией волокон, импортированных из Nippon Steel, Япония, со сплошными скосами под углом 45° и четырехуровневой поэтапной укладкой. Поверхность железного сердечника покрыта изоляционной смоляной краской для предотвращения влаги и ржавчины, а два зажима и крепежные детали имеют антикоррозионные защитные слои. Весь железный сердечник имеет конструкцию из железного ярма и стальных тянущих пластин, что эффективно снижает потери холостого хода, ток холостого хода и шум железного сердечника.

Для катушек низкого напряжения и сильного тока напряжение короткого замыкания велико, когда происходит короткое замыкание, а количество витков низкого напряжения невелико. Чем больше ток низкого напряжения, тем более заметной будет проблема нестабильности ампер-витков при использовании проволочной обмотки. Также необходимо учитывать проблему рассеивания тепла. В настоящее время использование обмотки из фольги для низкого напряжения может лучше решить вышеуказанные проблемы. Прежде всего, фольгированные изделия не имеют осевых витков и осевых углов намотки спирали. Ампер-витки обмоток высокого и низкого напряжения сбалансированы, а осевое напряжение трансформатора при возникновении короткого замыкания невелико. Во-вторых, благодаря тонкой изоляции в процессе можно произвольно устанавливать многослойные воздуховоды, а также лучше решается проблема отвода тепла. Внутренняя сварка катушки осуществляется с использованием ксеноновой защитной сварки на полностью автоматической машине для намотки фольги, которая отличается высокой точностью, низким сопротивлением сварке и не требует внешнего сварочного процесса. Между слоями обмотки используется изоляция DMD, а концы после намотки герметизируются и закрепляются смолой.

В катушке используется изолированный медный провод F-класса в качестве проводника и композитный материал из стекловолокна и эпоксидной смолы в качестве изоляции. Его коэффициент расширения близок к коэффициенту расширения медного проводника и обладает хорошей ударопрочностью, устойчивостью к изменению температуры и устойчивостью к растрескиванию. Все компоненты стекловолокна и эпоксидной смолы самозатухают и не горят дальше. В то же время высоковольтная катушка залита эпоксидной смолой под вакуумом 1 мбар, внутри катушки нет пузырьков, что обеспечивает небольшой частичный разряд катушки. В то же время потери трансформатора эффективно снижаются.

Применяется охлаждающий вентилятор с поперечным потоком и верхним обдувом, который отличается низким уровнем шума, высоким давлением ветра, красивым внешним видом и т. д., а также повышает перегрузочную способность трансформатора. Для контроля температуры используется интеллектуальный регулятор температуры, повышающий безопасность и надежность работы трансформатора.

ОПИСАНИЕ ПРОДУКТА

Трансформатор сухого типа с изоляцией из эпоксидной смолы является очень безопасным изделием. Его можно установить непосредственно в центре нагрузки. Хорошо работает в среде со 100% влажностью без предварительной сушки. Он широко используется в строительстве, коммерческих центрах, аэропортах, станциях, портах, метро, ​​на заводах, подземных электрораспределительных станциях, морских буровых платформах, электростанциях и т. д.

ОСОБЕННОСТИ ПРОДУКТА

● Огнестойкий

● Устойчивость к влаге

● Простота обслуживания и установки.

● Хорошая работа в суровых условиях окружающей среды.

● Экологически чистый продукт.

● Низкие потери при комплексной эксплуатации.

ПАРАМЕТРЫ

ПРОФИЛЬ КОМПАНИИ

Shanghai Industry Transformers Co., Ltd (SGOB) является поставщиком полного спектра электрораспределительного оборудования. Наша продукция включает в себя:

● Масляные трансформаторы

● Масляные трансформаторы 35 кВ.

● Силовые трансформаторы сухого типа с изоляцией из эпоксидной смолы.

● Распределительные трансформаторы из аморфного сплава.

● Фотоэлектрические трансформаторы

● Ветроэнергетические трансформаторы

● Трансформаторы подстанций коробчатого типа.

Наша компания была основана в 2007 году и сегодня имеет мастерскую площадью 40 000 кв.м и более 200 сотрудников. Наша продукция широко используется в широком спектре отраслей промышленности, таких как производство и распределение электроэнергии, добыча угля, металлургия, нефть и газ, химическая промышленность, строительство, порты, аэропорты, железнодорожная и муниципальная инфраструктура.

Мы также производим сопутствующее оборудование, такое как электрические шкафы и корпуса, распределительные коробки. В настоящее время мы расширяем нашу линейку продукции, включив в нее другие области, связанные с электроэнергетикой, такие как термоусадочные соединители, электрические кабели и соответствующее механическое оборудование и т. д. Наша цель — создать универсальную платформу поставок электрооборудования и запчастей для нашей глобальной клиентской базы.

Мы полагаемся на нашу строгую систему контроля качества, чтобы поставлять продукцию высочайшего качества. Из 200 наших сотрудников 46 имеют опыт инженеров. Наша система качества включает в себя квалификации для:

● Национальный центр по надзору за качеством трансформаторов Китая.

● Система менеджмента качества ISO-9001:2008.

● Система экологического менеджмента ISO-14001:2004.

● Система охраны труда и техники безопасности OHSMS18000.

Наши патенты:

Наши возможности по производству и контролю качества включают в себя:

● Автоматическая намотка фольги.

● Цифровая резка и резка листовой стали из силикона.

● Полностью автоматическая вакуумная сушильная печь и линия лакировки.

● Тестер частичных разрядов HAEFLY.

● Анализатор мощности HAEFLY.

● Анализатор гармоник HAEFLY.

Результатом является превосходный продукт с высокой эффективностью, меньшим рассеиванием мощности и низким уровнем шума, позволяющий максимизировать ваши инвестиции в инфраструктуру.
