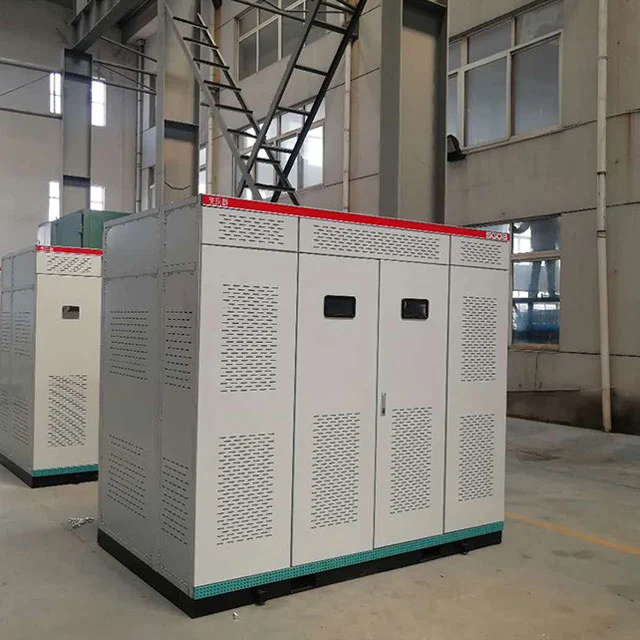

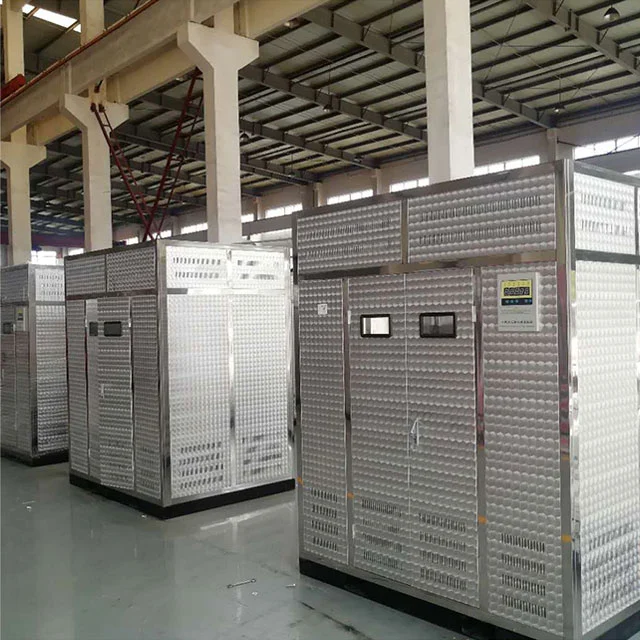

Сухой трансформатор 30 ква

Сухой трансформатор SGOB 30 кВА — это высокопроизводительное, компактное и надежное решение для преобразования энергии, предназначенное для широкого спектра применений, где пространство ограничено, а безопасность имеет первостепенное значение. Этот трансформатор с номинальной мощностью 30 киловольт-ампер (кВА) специально разработан для удовлетворения потребностей современных промышленных, коммерческих и жилых помещений.

Ключевые особенности

Конструкция сухого типа:

Сердечник и обмотки трансформатора заключены в огнестойкий, влагостойкий и экологически чистый материал, что исключает необходимость использования изоляционного масла.

Такая конструкция сухого типа делает трансформатор более безопасным в эксплуатации и простым в обслуживании, так как исключает риск протечек масла и возгораний.

Высокая эффективность:

Сухой трансформатор SGOB мощностью 30 кВА предназначен для минимизации потерь энергии при передаче энергии, обеспечивая его работу с высоким уровнем эффективности.

Это способствует экономии средств на счетах за электроэнергию и снижает воздействие конечного пользователя на окружающую среду.

Компактный дизайн:

Благодаря элегантному и компактному дизайну трансформатор занимает минимальное пространство, что делает его идеальным для установки в ограниченном пространстве.

Такая конструкция также облегчает транспортировку и установку, сокращая общие затраты и время на установку.

Расширенные системы защиты:

Трансформатор, оснащенный рядом защитных устройств, включая реле максимального тока, максимального напряжения и температуры, обеспечивает комплексную защиту от неисправностей и аномалий.

Эти функции обеспечивают безопасность персонала и оборудования, а также предотвращают возможные простои и повреждения.

Долговечность и надежность:

Трансформатор, изготовленный из высококачественных материалов и с применением точных технологий, способен выдерживать суровые условия промышленных и коммерческих условий.

Его прочная конструкция обеспечивает долговременную надежность и производительность, сводя к минимуму необходимость технического обслуживания и ремонта.

Настраиваемые параметры:

Сухой трансформатор SGOB мощностью 30 кВА можно настроить в соответствии с конкретными требованиями к мощности и потребностями применения.

Сюда входят варианты различных уровней напряжения, входных и выходных соединений, а также конфигураций монтажа, гарантирующие беспрепятственную интеграцию трансформатора в существующую электрическую инфраструктуру конечного пользователя.

Приложения

Сухой трансформатор SGOB 30 кВА подходит для широкого спектра применений, включая:

Коммерческие здания: Обеспечивает надежное питание для освещения, систем отопления, вентиляции и кондиционирования воздуха и другого электрооборудования в офисных зданиях, магазинах розничной торговли и других коммерческих помещениях.

Промышленные условия. Поддерживает работу машин, оборудования и производственных линий в производственных, нефтеперерабатывающих и других промышленных средах.

Бытовое использование: предлагает безопасное и эффективное решение электропитания для домов и малых предприятий, обеспечивая стабильное и надежное электропитание для повседневных нужд.

Специальные применения: Подходит для использования в морской, горнодобывающей и других специализированных средах, где пространство ограничено, а безопасность является главным приоритетом.

ОСОБЕННОСТИ ПРОДУКТА

Сухой трансформатор мощностью 30 кВА, отлитый из эпоксидной смолы, производства Shanghai Industrial Transformer Co., Ltd. разработан и спроектирован в сотрудничестве с Шэньянским научно-исследовательским институтом трансформаторов с использованием передовых зарубежных технологий. Индекс надежности продукта достиг международного передового уровня.

Сухой трансформатор SGOB 30 кВА безопасен, негорюч и пожаробезопасен, не загрязняет окружающую среду и может быть установлен непосредственно в центре нагрузки. Он не требует обслуживания, прост в установке, имеет низкие совокупные эксплуатационные расходы, низкие потери, хорошие влагозащищенные характеристики, может нормально работать при 100% влажности и может быть введен в эксплуатацию без предварительной сушки после остановки. Он имеет низкий уровень частичного разряда, низкий уровень шума, мощную функцию рассеивания тепла и может работать при 150% номинальной нагрузке в условиях принудительного воздушного охлаждения.

Сухой трансформатор SGOB 30 кВА в настоящее время широко используется в высотных зданиях, коммерческих центрах, аэропортах, станциях, доках, метро, ​​фабриках, подземных распределительных станциях, морских буровых платформах, электростанциях и других местах с суровыми условиями окружающей среды и условиями использования.

Основные материалы и особенности

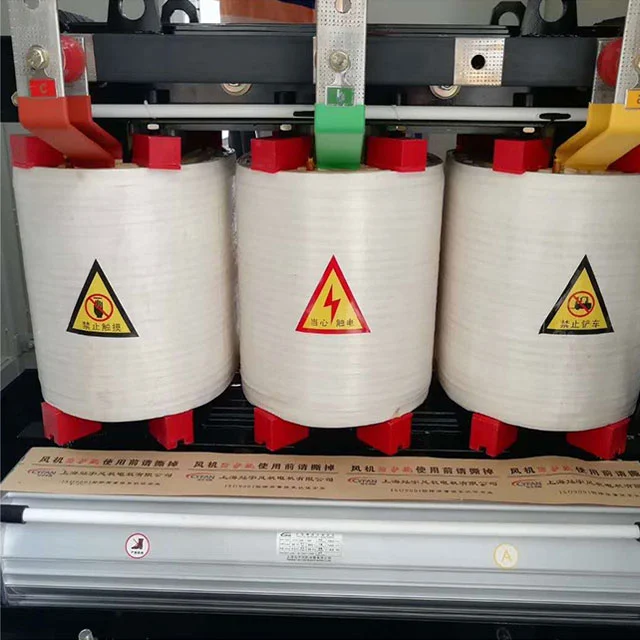

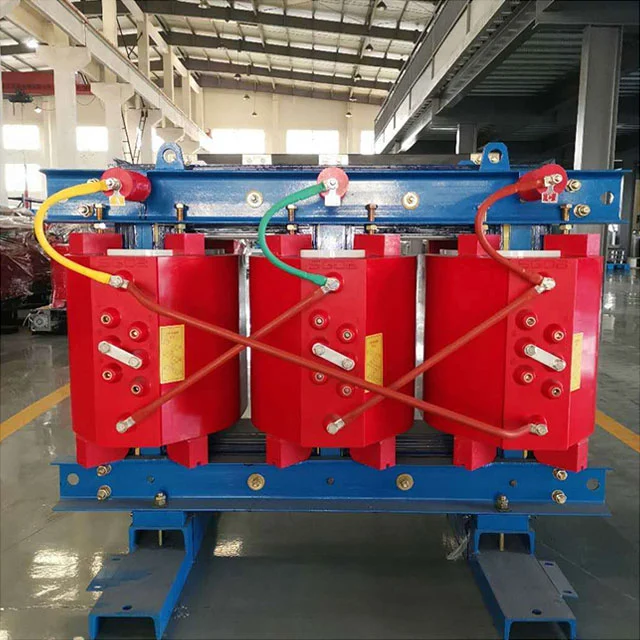

В катушке используется изолированный медный провод F-класса в качестве проводника и композитный материал из стекловолокна и эпоксидной смолы в качестве изоляции. Его коэффициент расширения близок к коэффициенту расширения медного проводника и обладает хорошей ударопрочностью, устойчивостью к изменению температуры и устойчивостью к растрескиванию. Все компоненты стекловолокна и эпоксидной смолы самозатухают и не горят дальше. В то же время высоковольтная катушка залита эпоксидной смолой под вакуумом 1 мбар, внутри катушки нет пузырьков, что обеспечивает небольшой частичный разряд катушки. В то же время потери трансформатора эффективно снижаются.

Железный сердечник трансформатора изготовлен из холоднокатаных листов кремнистой стали с высокой проницаемостью серии 30EH120 с упорядоченной ориентацией волокон, импортированных из Nippon Steel, Япония, со сплошными скосами под углом 45° и четырехуровневой поэтапной укладкой. Поверхность железного сердечника покрыта изоляционной смоляной краской для предотвращения влаги и ржавчины, а два зажима и крепежные детали имеют антикоррозионные защитные слои. Весь железный сердечник имеет конструкцию из железного ярма и стальных натяжных пластин, что эффективно снижает потери холостого хода, ток холостого хода и шум железного сердечника.

Для катушек низкого напряжения и сильного тока напряжение короткого замыкания велико, когда происходит короткое замыкание, а количество витков низкого напряжения невелико. Чем больше ток низкого напряжения, тем более заметной будет проблема нестабильности ампер-витков при использовании проволочной обмотки. Также необходимо учитывать проблему рассеивания тепла. В настоящее время использование обмотки из фольги для низкого напряжения может лучше решить вышеуказанные проблемы. Прежде всего, фольгированные изделия не имеют осевых витков и осевых углов намотки спирали. Ампер-витки обмоток высокого и низкого напряжения сбалансированы, а осевое напряжение трансформатора при возникновении короткого замыкания невелико. Во-вторых, благодаря тонкой изоляции в процессе можно произвольно устанавливать многослойные воздуховоды, а также лучше решается проблема отвода тепла. Внутренняя сварка катушки осуществляется с использованием ксеноновой защитной сварки на полностью автоматической машине для намотки фольги, которая имеет высокую точность, низкое сопротивление сварке и не требует внешнего сварочного процесса. Между слоями обмотки используется изоляция DMD, а после намотки концы герметизируются и закрепляются смолой.

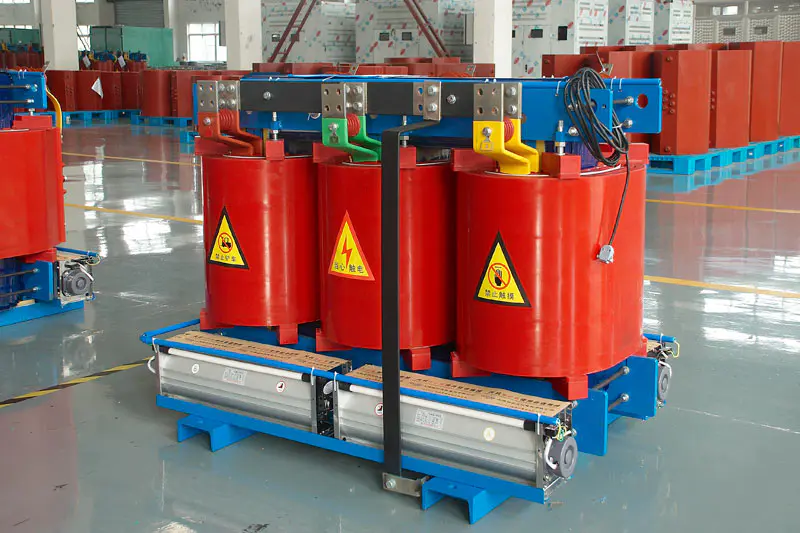

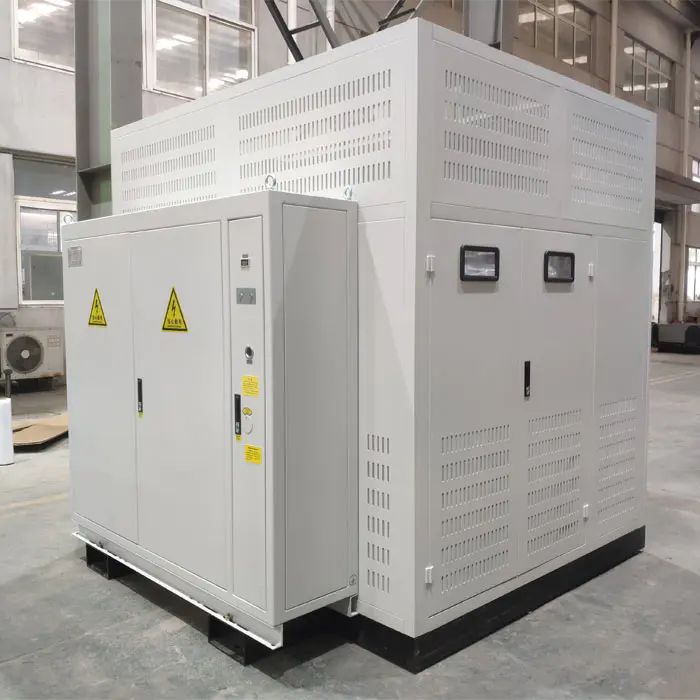

Применяется охлаждающий вентилятор с поперечным потоком и верхним обдувом, который отличается низким уровнем шума, высоким давлением ветра, красивым внешним видом и т. д., а также повышает перегрузочную способность трансформатора. Для контроля температуры используется интеллектуальный регулятор температуры, повышающий безопасность и надежность работы трансформатора.

ОПИСАНИЕ ПРОДУКТА

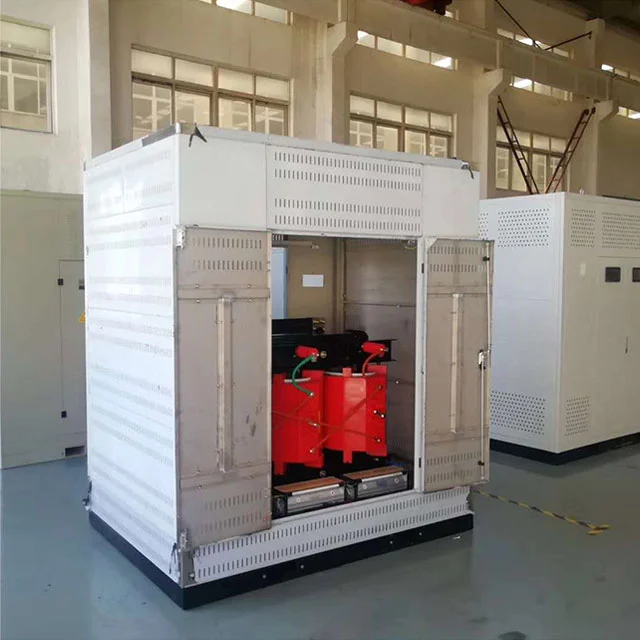

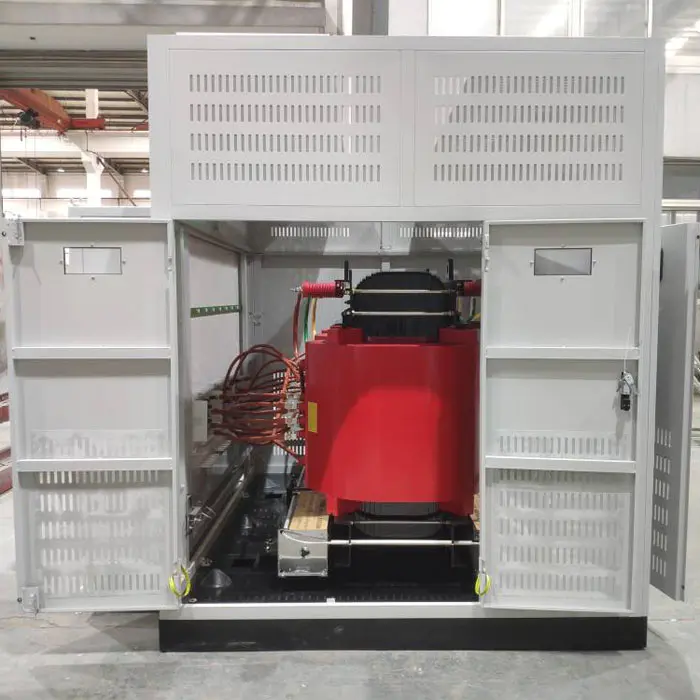

Трансформатор сухого типа с изоляцией из эпоксидной смолы является очень безопасным изделием. Его можно установить непосредственно в центре нагрузки. Хорошо работает в среде со 100% влажностью без предварительной сушки. Он широко используется в строительстве, коммерческих центрах, аэропортах, станциях, портах, метро, ​​на заводах, подземных электрораспределительных станциях, морских нефтяных буровых платформах, электростанциях и т. д.

ОСОБЕННОСТИ ПРОДУКТА

● Огнестойкий

● Устойчивость к влаге

● Простота обслуживания и установки.

● Хорошая работа в суровых условиях окружающей среды.

● Экологически чистый продукт.

● Низкие потери при комплексной эксплуатации.

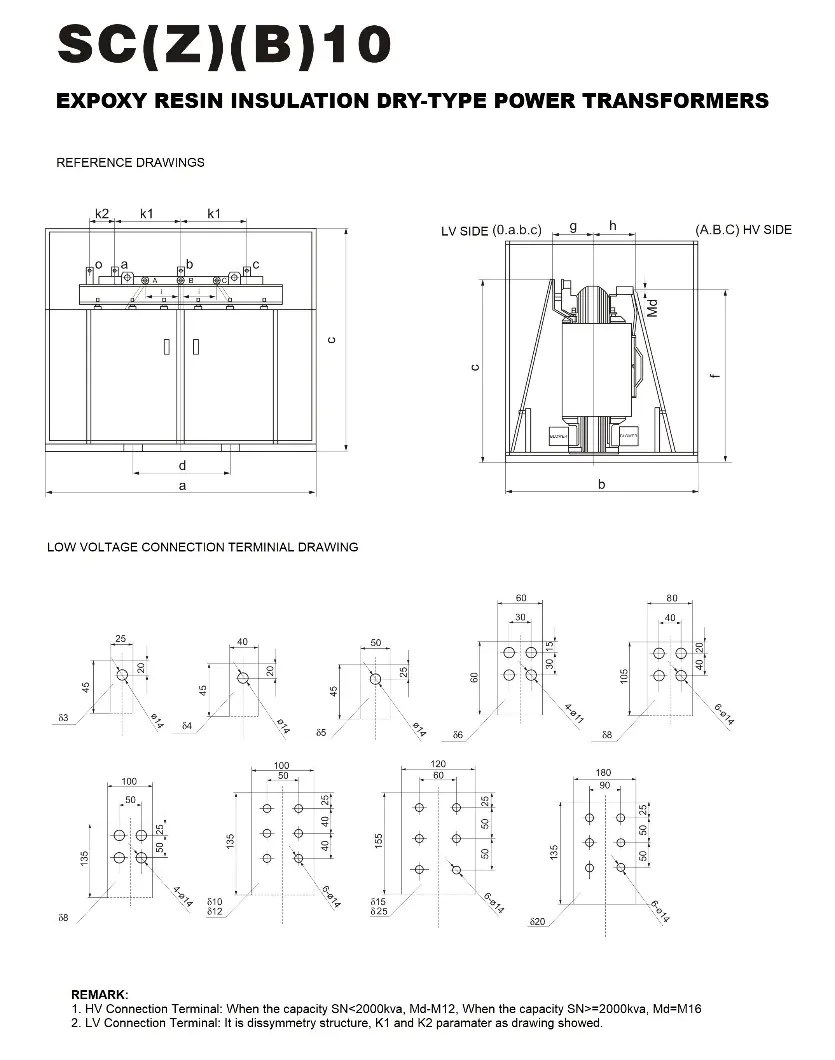

ПАРАМЕТРЫ

ПРОФИЛЬ КОМПАНИИ

Shanghai Industry Transformers Co., Ltd (SGOB) является поставщиком полного спектра электрораспределительного оборудования. Наша продукция включает в себя:

● Масляные трансформаторы

● Масляные трансформаторы 35 кВ.

● Силовые трансформаторы сухого типа с изоляцией из эпоксидной смолы.

● Распределительные трансформаторы из аморфного сплава.

● Фотоэлектрические трансформаторы

● Ветроэнергетические трансформаторы

● Трансформаторы подстанций коробчатого типа.

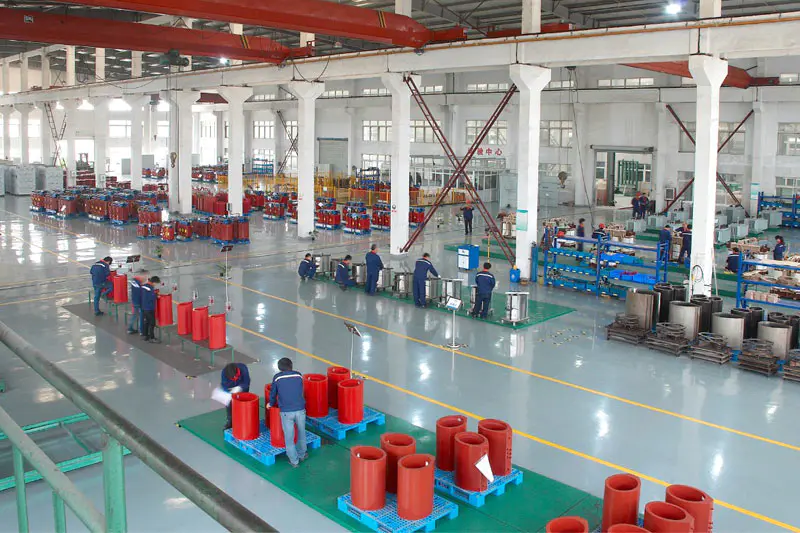

Наша компания была основана в 2007 году и сегодня имеет мастерскую площадью 40 000 кв.м и более 200 сотрудников. Наша продукция широко используется в широком спектре отраслей промышленности, таких как производство и распределение электроэнергии, добыча угля, металлургия, нефть и газ, химическая промышленность, строительство, порты, аэропорты, железнодорожная и муниципальная инфраструктура.

Мы также производим сопутствующее оборудование, такое как электрические шкафы и корпуса, распределительные коробки. В настоящее время мы расширяем нашу линейку продукции, включив в нее другие области, связанные с электроэнергетикой, такие как термоусадочные соединители, электрические кабели и соответствующее механическое оборудование и т. д. Наша цель — создать универсальное платформа поставок электрооборудования и запчастей для нашей глобальной клиентской базы.

Мы полагаемся на нашу строгую систему контроля качества, чтобы поставлять продукцию высочайшего качества. Из 200 наших сотрудников 46 имеют опыт инженеров. Наша система качества включает в себя квалификации для:

● Национальный центр по надзору за качеством трансформаторов Китая.

● Система менеджмента качества ISO-9001:2008.

● Система экологического менеджмента ISO-14001:2004.

● Система охраны труда и техники безопасности OHSMS18000.

Наши патенты:

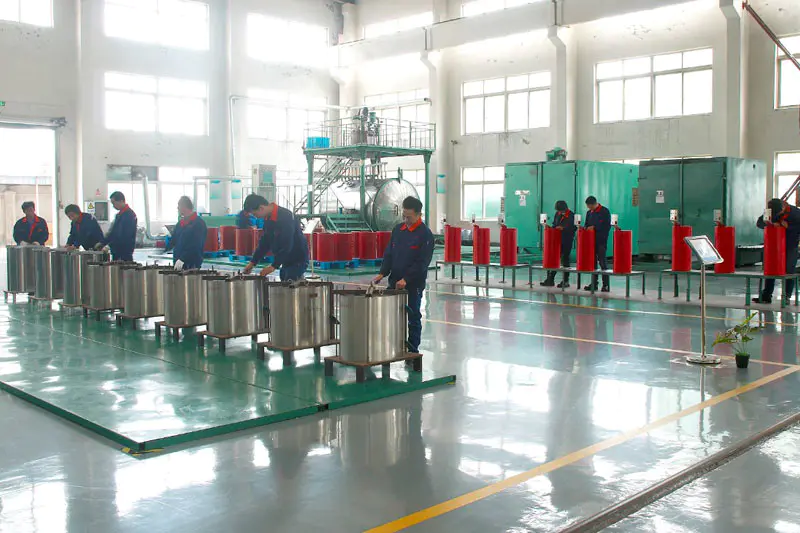

Наши возможности по производству и контролю качества включают в себя:

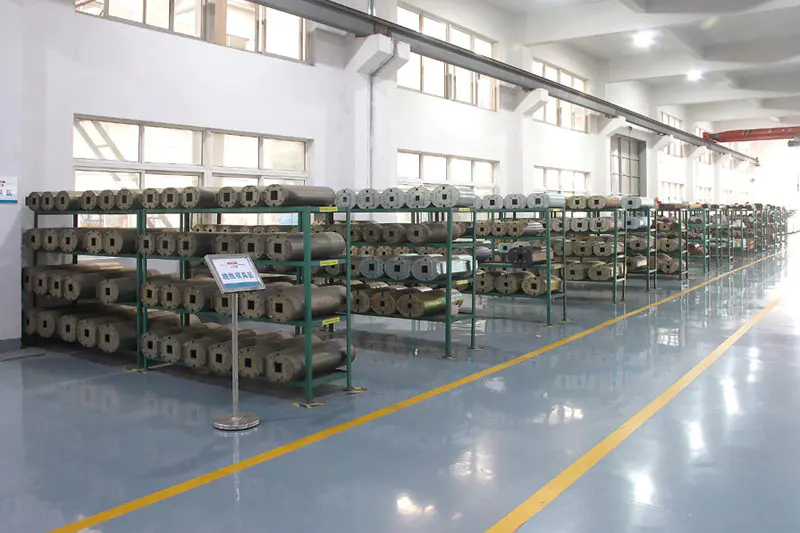

● Автоматическая намотка фольги.

● Цифровая резка и резка листовой стали из силикона.

● Полностью автоматическая вакуумная сушильная печь и линия лакирования.

● Тестер частичных разрядов HAEFLY.

● Анализатор мощности HAEFLY.

● Анализатор гармоник HAEFLY.

Результатом является превосходный продукт с высокой эффективностью, низким энергопотреблением и низким уровнем шума, позволяющий максимизировать ваши инвестиции в инфраструктуру.
