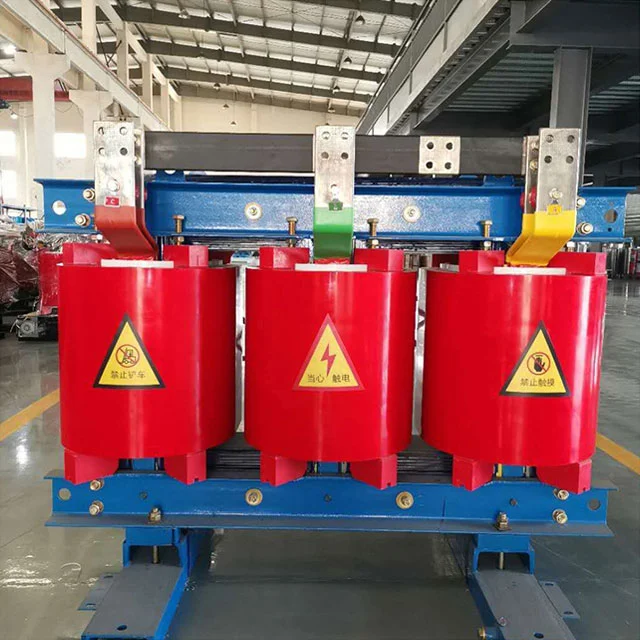

630 кВА трехфазного трансформатора сухого типа

Этот трехфазный трансформатор сухого типа 630 кВА из SGOB имеет 100% медные обмотки, высокое напряжение 5000 В и частоту 50 Гц/60 Гц. Он соответствует стандартам МЭК для использования в электростанциях, подстанциях и т. Д.  Настройка для конкретных требований доступна. Пожалуйста, свяжитесь с нами для получения более подробной информации.

Особенности продукта:

1. В катушках используются медные проводники с композитной изоляцией стекловолокна, вакуумной касты в эпоксидной смоле для без пузырьковой, герметичной структуры.

2. Ядро использует ориентированные на зерно кремниевую стальную листы с конструкцией ступенчатого круга, чтобы уменьшить потерю гистерезиса.

3. Сторона низкой напряжения использует структуру обмотки фольги с автоматической сваркой дуги аргонов для равномерного распределения тока.

4. Интеллектуальная система управления температурой с осевым вентилятором регулирует эффективность охлаждения.

5. Печать штампованного оборудования оснащены охлаждающими плавниками для улучшенной конвекции, а коррозионное покрытие защищает от солевого распыления.

Производственный процесс:

После обмотки медная проволока предварительно заправляется изоляционным лаком, а затем вакуумной каст в эпоксидной смоле для отверждения. Ядро складывается лазерным и сложенным, с гидравлическими зажимами, применяющими постоянное давление. После сборки ядро ​​и катушки выпекают, чтобы соединить компоненты. Частичное сканирование и гармоническое анализ выполняется до отправки, при этом данные загружаются в облако для отслеживания.

Ключевые преимущества перед трансформаторами, связанными с нефтью:

1. Трансформеры с нефтьми имеют риск утечки нефти из-за разрушения уплотнения, что может вызвать загрязнение почвы и опасность пожара; Трехфазный трансформатор сухого типа на 630 кВА устраняет легковоспламеняющиеся среды, а самостоятельно экспонируя смолу в случае разлома дуги, предотвращая вторичное повреждение. Трансформеры с нефтьми генерируют легковоспламеняющиеся газы в условиях перегрузки, требуя систем защиты газа. Трансформаторы сухого типа непосредственно контролируют температуру самой горячей точки с использованием встроенных датчиков, улучшая скорость раннего предупреждения и отклика.

2. У нефтяных трансформаторов изменения в вязкости нефти при низких температурах влияют на эффективность рассеяния тепла, а высокие температуры ускоряют старение изоляции; Коэффициент термического расширения эпоксидной смолы в трансформаторах сухого типа соответствует кондиционеру меди, поддерживая механическую стабильность при чрезвычайных изменениях температуры. Трансформеры, связанные с нефтью, требуют периодического качества нефти и тестирования содержания влаги; Полностью герметичная структура трансформаторов сухого типа позволяет работать в 100% влажных средах, устраняя необходимость в дополнительных защитных корпусах в морских средах с коррозией соляного распыления.

3. Материалы, связанные с нефтью трансформатора, требуют специализированного оборудования для фильтрации нефти и затрат на утилизацию отходов; Случайные утечки приводят к затратам на очистку площадки; Трансформаторы сухого типа требуют только чистки воздуха сжатого воздуха для накопления поверхностной пыли, без расходных затрат. Утилизация трансформаторов, не связанных с нефтью, включает в себя процедуры опасных отходов; Материалы сухого типа могут быть механически измельчены, отсортированы и переработаны, что значительно увеличивает остаточное значение. Ремонт ремонта трансформаторов с нефтью требует процедур дренирования нефти; Трансформаторы сухого типа поддерживают модульную замену обмотки, сокращая время простоя.

Примечания по техническому обслуживанию

1. Не используйте воздушный пистолет высокого давления непосредственно на радиаторе во время работы трехфазного трансформатора сухого типа 630 кВА, чтобы избежать микросор.

2. Очистите пыль из каналов рассеяния тепла с мягкой щеткой, если она накапливается более трех месяцев.

3. Проверьте образование кристаллов соля на терминалах в прибрежных районах перед сезоном муссонов.

4. Выполните межтехнизированные тестирование изоляции после внезапного короткого замыкания.

5. запечатать и хранить в сухой среде во время длительного хранения; Поддерживайте постоянную температуру и влажность в течение 48 часов, прежде чем перезапустить.

Перегрузка более низкой, чем у нифте, ввязанных нефтью трансформаторов?

Обмотки с смолой имеют более высокую тепловую емкость, а при принудительном воздушном охлаждении постоянное время перегрузки на самом деле длиннее, чем у трансформаторов, связанных с нефтью; Скорость восстановления изоляции после внезапного короткого замыкания также быстрее.

Параметры продукта
