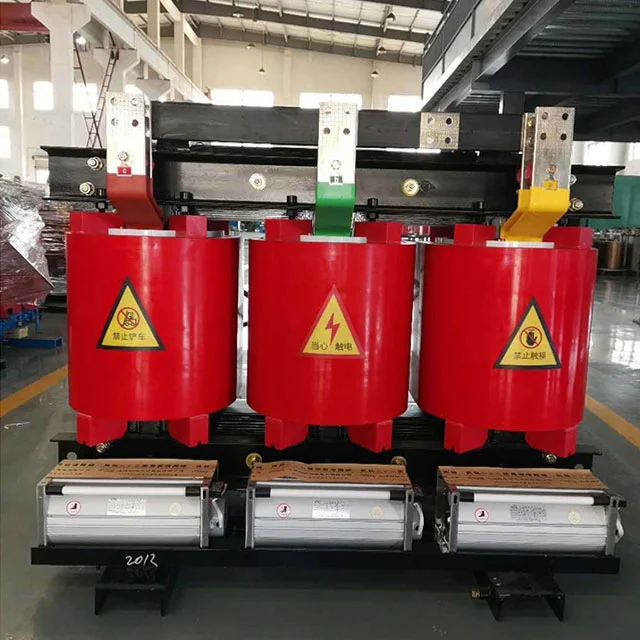

Сухой трансформатор 3150 кВА

Сухой трансформатор SGOB 3150 кВА, произведенный в Китае, представляет собой современное электрическое устройство, предназначенное для удовлетворения строгих требований к мощности промышленных и коммерческих объектов. При номинальной мощности 3150 киловольт-ампер (кВА) этот трансформатор обеспечивает непревзойденную производительность, надежность и эффективность, что делает его идеальным выбором для предприятий, которым требуются силовые решения высокой мощности.

Каково применение трансформаторов сухого типа?

Поскольку для охлаждения в основном используется воздух, он не только обеспечивает безопасное и эффективное преобразование напряжения, но также обладает такими преимуществами, как хорошая огнестойкость, экологичность и низкие затраты на техническое обслуживание. Эти особенности делают его особенно подходящим для использования в городских районах или там, где предъявляются высокие требования к пожароопасности и контролю загрязнения. Он обычно используется в чувствительных помещениях, таких как центры обработки данных, больницы, школы и высотные здания, а также на различных промышленных объектах.

Основные характеристики продукта

Наш трансформатор сухого типа мощностью 3150 кВА исключает риск утечек масла, что делает его экологически чистым и устойчивым вариантом. Такая конструкция также гарантирует, что трансформатор можно легко установить и эксплуатировать в различных условиях, в том числе в условиях ограниченного пространства. Компактность и прочная конструкция сухого трансформатора SGOB 3150 кВА делают его отличным выбором для предприятий, которым требуется мощное, но компактное решение.

Этот силовой трансформатор сухого типа мощностью 3150 кВА оснащен усовершенствованными системами охлаждения, которые поддерживают оптимальные рабочие температуры, снижая шумовое загрязнение и выделение тепла. Это гарантирует бесшумную и эффективную работу трансформатора, сводя к минимуму потребление энергии и эксплуатационные расходы. Энергоэффективная конструкция сухого трансформатора SGOB 3150 кВА также сводит к минимуму потери мощности и максимально увеличивает подачу мощности к нагрузке, что еще больше снижает счета за электроэнергию и выбросы углекислого газа.

Его можно настроить в соответствии с конкретными требованиями клиента. Он предлагает ряд опций для различных применений, что позволяет предприятиям адаптировать трансформатор к своим уникальным потребностям. Модульная конструкция трансформатора обеспечивает легкий доступ и обслуживание, сокращая время простоя и продлевая срок службы трансформатора.

ОСОБЕННОСТИ ПРОДУКТА

Трансформатор сухого типа мощностью 3150 кВА с литой изоляцией производства Shanghai Industrial Transformer Co., Ltd. разработан и спроектирован в сотрудничестве с Шэньянским научно-исследовательским институтом трансформаторов с использованием передовых зарубежных технологий. Индекс надежности продукта достиг международного передового уровня.

Он безопасен, негорюч и пожаробезопасен, не загрязняет окружающую среду и может быть установлен непосредственно в центре нагрузки. Он не требует обслуживания, прост в установке, имеет низкие совокупные эксплуатационные расходы, низкие потери, хорошие влагозащищенные характеристики, может нормально работать при 100% влажности и может быть введен в эксплуатацию без предварительной сушки после остановки. Он имеет низкий уровень частичного разряда, низкий уровень шума, мощную функцию рассеивания тепла и может работать при 150% номинальной нагрузке в условиях принудительного воздушного охлаждения.

В настоящее время он широко используется в высотных зданиях, коммерческих центрах, аэропортах, станциях, доках, метро, ​​фабриках, подземных распределительных станциях, морских нефтяных буровых платформах, электростанциях и других местах с суровыми условиями эксплуатации.

Основные материалы и атрибуты

В катушке используется изолированный медный провод F-класса в качестве проводника и композитный материал из стекловолокна и эпоксидной смолы в качестве изоляции. Его коэффициент расширения близок к коэффициенту расширения медного проводника и обладает хорошей ударопрочностью, устойчивостью к изменению температуры и устойчивостью к растрескиванию. Все компоненты стекловолокна и эпоксидной смолы самозатухают и не горят дальше. В то же время высоковольтная катушка залита эпоксидной смолой под вакуумом 1 мбар, внутри катушки нет пузырьков, что обеспечивает небольшой частичный разряд катушки. В то же время потери трансформатора эффективно снижаются.

Для катушек низкого напряжения и сильного тока напряжение короткого замыкания велико, когда происходит короткое замыкание, а количество витков низкого напряжения невелико. Чем больше ток низкого напряжения, тем более заметной будет проблема нестабильности ампер-витков при использовании проволочной обмотки. Также необходимо учитывать проблему рассеивания тепла. В настоящее время использование обмотки из фольги для низкого напряжения может лучше решить вышеуказанные проблемы. Прежде всего, фольгированные изделия не имеют осевых витков и осевых углов намотки спирали. Ампер-витки обмоток высокого и низкого напряжения сбалансированы, а осевое напряжение трансформатора при возникновении короткого замыкания невелико. Во-вторых, благодаря тонкой изоляции в процессе можно произвольно устанавливать многослойные воздуховоды, а также лучше решается проблема отвода тепла. Внутренняя сварка катушки осуществляется с использованием ксеноновой защитной сварки на полностью автоматической машине для намотки фольги, которая отличается высокой точностью, низким сопротивлением сварке и не требует внешнего сварочного процесса. Между слоями обмотки используется изоляция DMD, а после намотки концы герметизируются и закрепляются смолой.

Железный сердечник трансформатора изготовлен из холоднокатаных листов кремнистой стали с высокой проницаемостью серии 30EH120 с упорядоченной ориентацией волокон, импортированных из Nippon Steel, Япония, со сплошными скосами под углом 45° и четырехуровневой поэтапной укладкой. Поверхность железного сердечника покрыта изоляционной смоляной краской для предотвращения влаги и ржавчины, а два зажима и крепежные детали имеют антикоррозионные защитные слои. Весь железный сердечник имеет конструкцию из железного ярма и стальных тянущих пластин, что эффективно снижает потери холостого хода, ток холостого хода и шум железного сердечника.

Применяется охлаждающий вентилятор с поперечным потоком и верхним обдувом, который отличается низким уровнем шума, высоким давлением ветра, красивым внешним видом и т. д., а также повышает перегрузочную способность трансформатора. Для контроля температуры используется интеллектуальный регулятор температуры, повышающий безопасность и надежность работы трансформатора.

ОБЗОР ПРОДУКТА

Трансформатор сухого типа с изоляцией из эпоксидной смолы является очень безопасным изделием. Его можно установить непосредственно в центре нагрузки. Хорошо работает в среде со 100% влажностью без предварительной сушки. Он широко используется в строительстве, коммерческих центрах, аэропортах, станциях, портах, метро, ​​на заводах, подземных электрораспределительных станциях, морских нефтяных буровых платформах, электростанциях и т. д.

ОСОБЕННОСТИ ПРОДУКТА

● Огнестойкий

● Низкие потери при комплексной эксплуатации.

● Простота обслуживания и установки.

● Хорошая работа в суровых условиях окружающей среды.

● Экологически чистый продукт.

● Устойчивость к влаге

ПАРАМЕТРЫ

ПРОФИЛЬ КОМПАНИИ

Shanghai Industry Transformers Co., Ltd (SGOB) является поставщиком полного спектра электрораспределительного оборудования. Наша продукция включает в себя:

● Масляные трансформаторы

● Масляные трансформаторы 35 кВ.

● Силовые трансформаторы сухого типа с изоляцией из эпоксидной смолы.

● Распределительные трансформаторы из аморфного сплава.

● Фотоэлектрические трансформаторы

● Ветроэнергетические трансформаторы

● Трансформаторы подстанций коробчатого типа.

Наша компания была основана в 2007 году и сегодня имеет мастерскую площадью 40 000 кв.м и более 200 сотрудников. Наша продукция широко используется в широком спектре отраслей промышленности, таких как производство и распределение электроэнергии, добыча угля, металлургия, нефть и газ, химическая промышленность, строительство, порты, аэропорты, железнодорожная и муниципальная инфраструктура.

Мы также производим сопутствующее оборудование, такое как электрические шкафы и корпуса, распределительные коробки. В настоящее время мы расширяем линейку нашей продукции, включив в нее другие области, связанные с электроэнергетикой, такие как термоусадочные соединители, электрические кабели и соответствующее механическое оборудование и т. д. Наша цель — создать универсальную платформу поставок электрооборудования и запчастей для нашей глобальной клиентской базы.

Мы полагаемся на нашу строгую систему контроля качества, чтобы поставлять продукцию высочайшего качества. Из 200 наших сотрудников 46 имеют опыт инженеров. Наша система качества включает в себя квалификации для:

● Национальный центр по надзору за качеством трансформаторов Китая.

● Система менеджмента качества ISO-9001:2008.

● Система экологического менеджмента ISO-14001:2004.

● Система охраны труда и техники безопасности OHSMS18000.

Наши патенты:

Наши возможности по производству и контролю качества включают в себя:

● Автоматическая намотка фольги.

● Цифровая резка и резка листовой стали из силиконовой стали.

● Полностью автоматическая вакуумная сушильная печь и линия лакирования.

● Тестер частичных разрядов HAEFLY.

● Анализатор мощности HAEFLY.

● Анализатор гармоник HAEFLY.

Результатом является превосходный продукт с высокой эффективностью, меньшим рассеиванием мощности и низким уровнем шума, позволяющий максимизировать ваши инвестиции в инфраструктуру.
