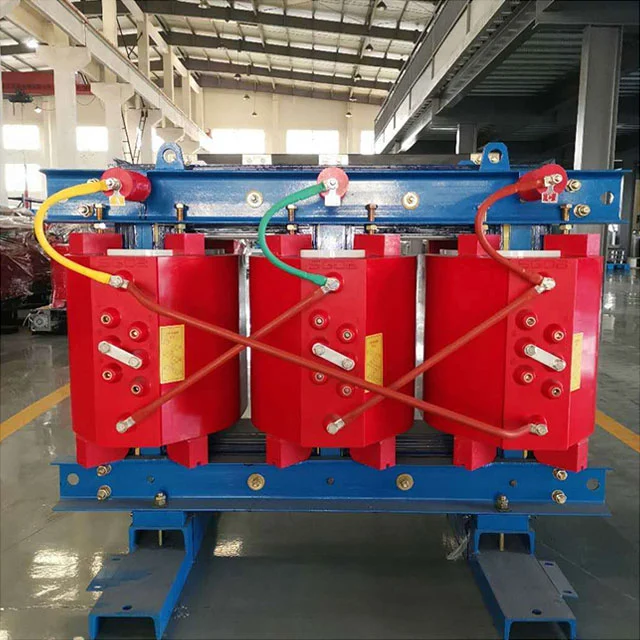

Как профессиональный производитель, SGOB хотел бы предоставить вам высокий качественный трансформатор сухого типа 200 кВа 50 Гц, который представляет собой трехфазное устройство преобразования мощности без жидкой изоляционной среды. Разработанный для помещений и экологически чистых областей, он принадлежит к категории основного оборудования для передачи и распределения без технического обслуживания.
Высококачественный трехфазный трансформатор с тремя фазами 50 Гц производится China Professional Productor SGOB, который реализует преобразование напряжения переменного тока посредством принципа электромагнитной индукции, номинальная мощность адаптируется к требованиям среднего распределения мощности, ядро и обмотка инкапсулируется с твердым изоляционным материалом.
Система обмотки принимает медную проводник и стеклянную эпоксидную эпоксидную смолу композитную изоляцию, которая образуется в безразличное герметизирующее тело путем литья вакуумного давления.
Сердечный трансформатор с тремя фазами 50 Гц сухого типа принимает ориентированный на зерно кремниевый стальной лист с полным наклонным ламинированием шва, а поверхность покрыта влажным изоляционным слоем. Канал рассеяния тепла спроектирован с помощью трехмерного прохода воздуха с сотовыми сотами, и рассеяние тепла активно реализуется с помощью вентилятора стартовой стоп с контролируемой температурой.
Коррозионная медная полоса для подключения клемм, поддержка двунаправленного доступа к кабелю. Оболочка принимает технологию спрей с холодными стальными пластинами, а интерфейс установки амортизатора зарезервирован внизу.
Во время работы вентиляционный канал должен храниться свободным от пыли, а накопление пыли в вентиляционном воздуховоде регулярно очищается с помощью оборудования для сбора пыли с отрицательным давлением. Проверьте крепление соединительных терминалов раз в шесть месяцев и повторно блокируйте их последовательно с крутящим ключом. Тест на сопротивление изоляции должен проводиться, когда влажность ниже предельного значения. Отсоедините все внешние соединения перед измерением. После внезапного сбоя питания оборудование должно быть разрешено стоять до тех пор, пока температура не будет соответствовать температуре окружающей среды перед перезапуском. Химические растворители запрещены для очистки поверхности оболочки. Для его вытирания можно использовать только нейтральные моющие средства.
Трехмопроизводительный трансформатор с тремя фазами 50 Гц используется в коммерческой комплексной распределительной комнате, системе аварийного питания высокого здания, схемы резервного копирования операционной в больнице, непрерывной передачи питания в центре обработки обработки данных, мастер-мастер-мастерской точного производства, которые требуют защиты от огня и взрыва.
По сравнению с обычными трансформаторами сухого типа процесс вакуумного литья 200 кВА трехфазного трансформатора 50 Гц исключает воздушный зазор внутри обмотков, а частичный разряд значительно ниже, чем у не засеиваемых конструкций. Коэффициент термического расширения эпоксидной смолы и медной проводники сочетается, чтобы избежать растрескивания изоляционного слоя, вызванного тепловым циклическим велосипедом. Эффективность теплообмена трехмерной структуры рассеивания тепла превосходит эффективность традиционных плоских плавников, и повышение температуры снижается при той же нагрузке. Основная технология всех наклонных суставов уменьшает потерю магнитных цепи, а ток без нагрузки лучше, чем общий уровень отрасли. Профилактическое покрытие ржавчины защитного корпуса проходит испытание на ускоренное соляное распылитель, и нет риска коррозии для деталей металлов во влажных средах.
| МОДЕЛЬ | Нет потери нагрузки (W) |
Потеря нагрузки (120%) |
Нанесение (%) |
NOLoad Cury (%) |
Уровень шума (LPA) дБ |
МАССА (КГ) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| МОДЕЛЬ | Измерение (мм) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| МОДЕЛЬ | Емкость (KVA) | ДЛИНА (Мм) |
Ширина (мм) | ВЫСОТА (Мм) |
Продольный (мм) | Горизонтальный (мм) | Вес (кг) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Требует ли трехмерная конструкция охлаждения дополнительного обслуживания?
Модуль вентилятора принимает конструкцию уплотнения подшипника и может быть заменен в целом после того, как накопленное время работы достигает порога без смазки и технического обслуживания.
Как предотвратить терминальную коррозию в прибрежных районах с высокой солью тумана?
Накрытие контакта 200 кВА Трехфазного трансформатора 50 Гц сухого типа представляет собой многослойный композитный процесс сплавного сплава никель-цинка с дополнительными терминальными защитными рукавами, который может быть установлен для изоляции контакта соляного распыления.
