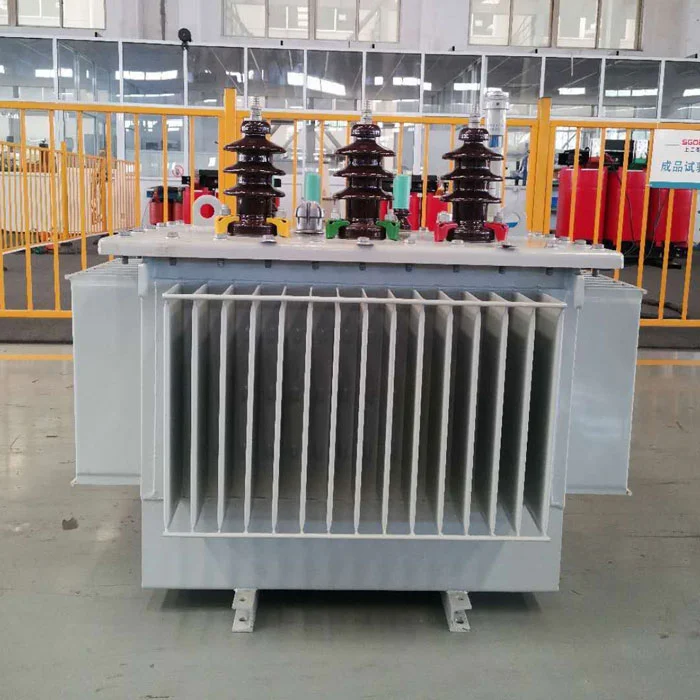

А80 кВА масла погруженного трансформатораэто устройство преобразования запечатанного мощности, построенное с холодным кремниевым стальным сердечником и медными обмотками без кислорода. Он оснащен конструкцией спиральной катушки с продольными масляными каналами для усиления внутреннего рассеяния тепла. Структура с коротким замыканием усиливает конечные опоры, чтобы защитить от переходных скачков тока. Выделенный механизм подъема и система позиционирования обеспечивают стабильность транспорта.
А80 кВА масла погруженного трансформатораМожет использоваться в городских системах распределения электроэнергии для выдержания дневной колебаний нагрузки, а нагреваемое нефть тепловое рассеяние обеспечивает непрерывную операцию полной нагрузки. Его устойчивая к коррозии структура эффективно блокирует коррозию соляного распыления у влажных прибрежных районов.
Усиленная изоляционная нефтяная конструкция для высотных зон снижает риск разряда низкого давления.
| МОДЕЛЬ | ЕМКОСТЬ (KVA) |
Hv. (КВ) |
Дольдо (КВ) |
Нет потери нагрузки (КВт) |
Нанесение (%) |
МАССА (КГ) |
ИЗМЕРЕНИЕ (L*W*H мм) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Компоненты растворенного газа регулярно анализируются с помощью хроматографического анализа, а диагноз внутренних разломов активируется, когда концентрации ацетилена являются аномальными. Уровень масла контролируется с использованием двухцветного индикатора окна, а экстренная сигнализация запускается, когда уровень масла внезапно падает. Годовые испытания на диэлектрическую прочность на нефть проводятся, а фильтрация вакуумного масла выполняется, когда напряжение разрушения падает ниже порога.
Длительная работа ниже определенной скорости нагрузки привела к низкой температуре масла в80 кВА масла погруженного трансформатора, приводя к анализу воды и снижению прочности изоляции. Регулярное нагревание полной нагрузки требуется для поддержания растворимости воды в масле. Автоматическое отопление должно быть активировано во время зимних отключений для поддержания температуры масла.
Немедленно выполните тест частотной характеристики обмотки деформации и сравните его с эталонным спектром. Проверьте смещение затягивающих болтов, повесив крышку, и используйте лазерный дальномер для проверки осевых размеров. Выполните тест без нагрузки для мониторинга ненормальных гармоник вибрации. Если ядро заземлено в нескольких точках, демонтируйте и отремонтируйте изоляцию.
