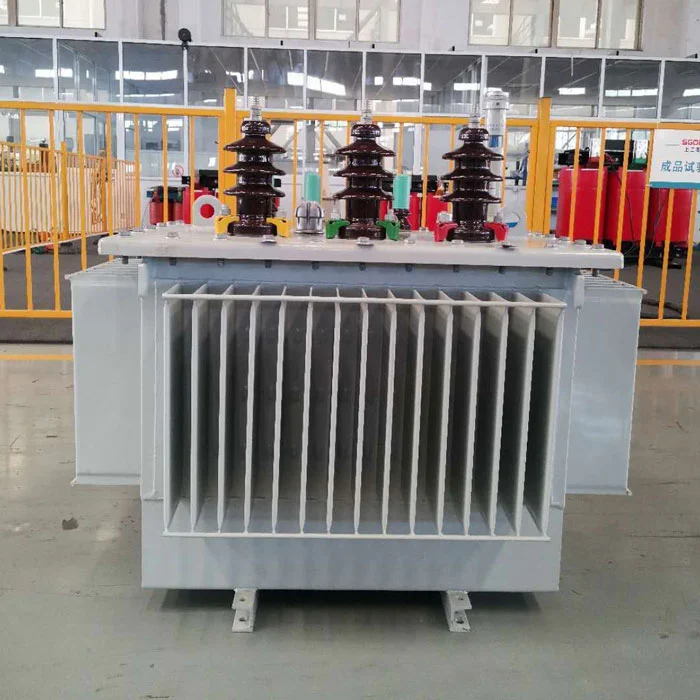

Компания Shanghai Industrial Transformer Co., Ltd. поставляет масляный трансформатор мощностью 80 кВА для коммерческого распределения электроэнергии. Основное применение: понижение напряжения с 10 кВ/20 кВ до 0,4 кВ для коммерческих объектов. Потери на холостом ходу 0,18 кВт, потери на нагрузке 1,05 кВт. Годовая стоимость электроэнергии ок. 420 долларов США при средней нагрузке 50%. Общий вес 540 кг.
Производитель:Shanghai Industrial Transformer Co., Ltd. (оценка 2007 г.)
The Масляный трансформатор мощностью 80 кВА для коммерческого распределения электроэнергииявляется общей спецификацией для малых и средних коммерческих объектов, включая магазины повседневного спроса (300–500 м²), общественные клиники, небольшие гостиницы (20–30 номеров) и мастерские легкой промышленности с общей подключенной нагрузкой 150–250 ампер при напряжении 0,4 кВ.
| Тип оборудования | Количество | Промежуточная нагрузка (кВА) |
|---|---|---|
| Светодиодное освещение (по 100 Вт каждое) | 100 светильников | 10 |
| HVAC (охлаждение по 5 кВт каждый) | 4 единицы | 20 |
| Лифт (7,5кВт) | 1 единица | 8 |
| Системы торговых точек + ИТ | 10 рабочих станций | 5 |
| Холодильное оборудование (коммерческие холодильники) | 6 единиц | 12 |
| Разные торговые точки | - | 15 |
| Общая типовая нагрузка | 70 кВА | |
| Запас прочности | 10 кВА |
Этот масляный трансформатор мощностью 80 кВА для коммерческого распределения электроэнергии поддерживает описанную выше типичную коммерческую структуру с резервом мощности 10–15 % для будущего расширения.
| Номинальная мощность | 80 кВА |
| Первичное напряжение | 10 ±2×2,5%/20 кВ |
| Вторичное напряжение | 400 В/230 В трехфазный |
| Частота | 50 Гц |
| Группа подключения | Дин11 (стандартный) |
| Потери на холостом ходу (измеренные) | ≤0,18 кВт (типично 0,176–0,179) |
| Потеря нагрузки при 75°C | ≤1,05 кВт |
| Импеданс | 4% |
| Ток холостого хода | ≤1,7% (типично 1,5-1,6%) |
| Общая масса | 540 кг (масса масла ок. 105 кг) |
| Размеры доставки | 950 × 600 × 1250 мм (в ящике) |
| Метод охлаждения | ОНАН (Масло Натуральное Воздух Натуральное) |
| Уровень шума на расстоянии 1 м | ≤55 дБ(А) |
| Параметр | Среднее значение заводских испытаний | Предел МЭК | Статус |
|---|---|---|---|
| Потери без нагрузки | 0,177 кВт | 0,20 кВт (макс.) | 11,5% ниже лимита |
| Потеря нагрузки | 1,04 кВт | 1,10 кВт | 5,5% ниже лимита |
| Ток холостого хода | 1,55% | 2,0% | 22,5% ниже лимита |
Основа расчета: трансформатор мощностью 80 кВА, работающий при средней нагрузке 50 % (40 кВА), коэффициент мощности 0,85, часы работы 5840 часов в год (16 часов в день × 365 дней), тариф на электроэнергию 0,12 доллара США/кВтч.
| Тип потери | Мощность (кВт) | Годовая энергия (кВтч) | Годовая стоимость |
|---|---|---|---|
| Потеря холостого хода (24/7) | 0.18 | 1577 | 189 долларов США |
| Потеря нагрузки (при нагрузке 50%) | 1,05 × (0,5)² = 0,26 | 1518 | 182 доллара США |
| Общий | 0,44 в среднем | 3095 | $371 |
При средней нагрузке 60 % (48 кВА) ежегодные затраты увеличиваются примерно до 440 долларов США.
Коммерческие трансформаторы часто устанавливаются вблизи жилых помещений. Источники шума и меры по их снижениюМасляный трансформатор мощностью 80 кВА для коммерческого распределения электроэнергии:
| Источник шума | Вклад | Смягчение в этой модели |
|---|---|---|
| Магнитострикция ядра | 70% | Плотность потока уменьшена до 1,65 Тл (по сравнению со стандартным 1,70 Тл). |
| Вентилятор охлаждения (если имеется) | 0% | Никаких фанатов – только ОНАН |
| Вибрация бака | 20% | Антивибрационные прокладки между ядром и баком |
| Магнитный гул | 10% | Ступенчатые соединения сердечника |
| Тип объекта | Типичный максимальный спрос | Рекомендуемый рейтинг | Почему |
|---|---|---|---|
| Небольшой магазин (200 м²) | 25-35 кВА | 50кВА | 80 кВА негабаритный |
| Супермаркет (500 м²) | 55-70 кВА | 80кВА | Соответствует типичной нагрузке |
| Небольшая гостиница (25 номеров) | 50-65 кВА | 80кВА | Допускает пики нагрузки переменного тока |
| Общественная поликлиника | 40-60 кВА | 80кВА | Запас по медицинскому оборудованию |
| Цех легкой механики (3-5 станков) | 50-75 кВА | 80кВА | Пусковой ток двигателя |
| Офисное здание (1500 м²) | 60-85 кВА | 100кВА | граница 80 кВА |
Если ваша пиковая нагрузка превышает 70 кВА в течение более 4 часов непрерывно, выберите вместо этого 100 кВА.
| Требование | Этот агрегат мощностью 80 кВА | Примечания |
|---|---|---|
| Необходимая площадь пола | 0,45 м² (870×510 мм) | Плюс доступ спереди 600 мм. |
| Нагрузка на пол | 540 кг + маслозащита | минимум 1000 кг/м² |
| Высота потолка | минимум 2,2 м | Для доступа к втулке |
| Вентиляционное отверстие | 0,15 м² вход + выход | Естественная конвекция |
| Противопожарная защита | Помещение, соответствующее стандарту IEC 60076-12 | Обязательно для внутренних маслонаполненных |
| Очистка от горючих материалов | 1,5 м | Согласно NFPA 70 |
Каждый масляный трансформатор мощностью 80 кВА для коммерческого распределения электроэнергии поставляется с отчетом об испытаниях, содержащим следующие измеренные значения (а не просто «прошел/не прошел»):
Покупатели получают отчет в формате PDF с серийным номером, соответствующим производственной партии.
Компания Shanghai Industrial Transformer Co., Ltd. поставила 47 единиц мощностью 80 кВА (S11-M-80/10) в период с января 2024 года по январь 2026 года.
Эти агрегаты были поставлены заказчикам на Филиппинах (12 единиц), Индонезии (8 единиц), Нигерии (6 единиц), Вьетнаме (5 единиц) и внутреннем Китае (16 единиц). Контактная информация для справочных клиентов может быть предоставлена по соглашению о конфиденциальности.
ЭтотМасляный трансформатор мощностью 80 кВА для коммерческого распределения электроэнергииобеспечивает измеренные на заводе средние потери холостого хода 0,177 кВт, уровень шума ≤55 дБ(А) и отсутствие претензий по гарантии на 47 поставленных единиц. Он подходит для супермаркетов, небольших отелей и легких коммерческих объектов, которым требуется ток 150–250 А при напряжении 0,4 кВ.
