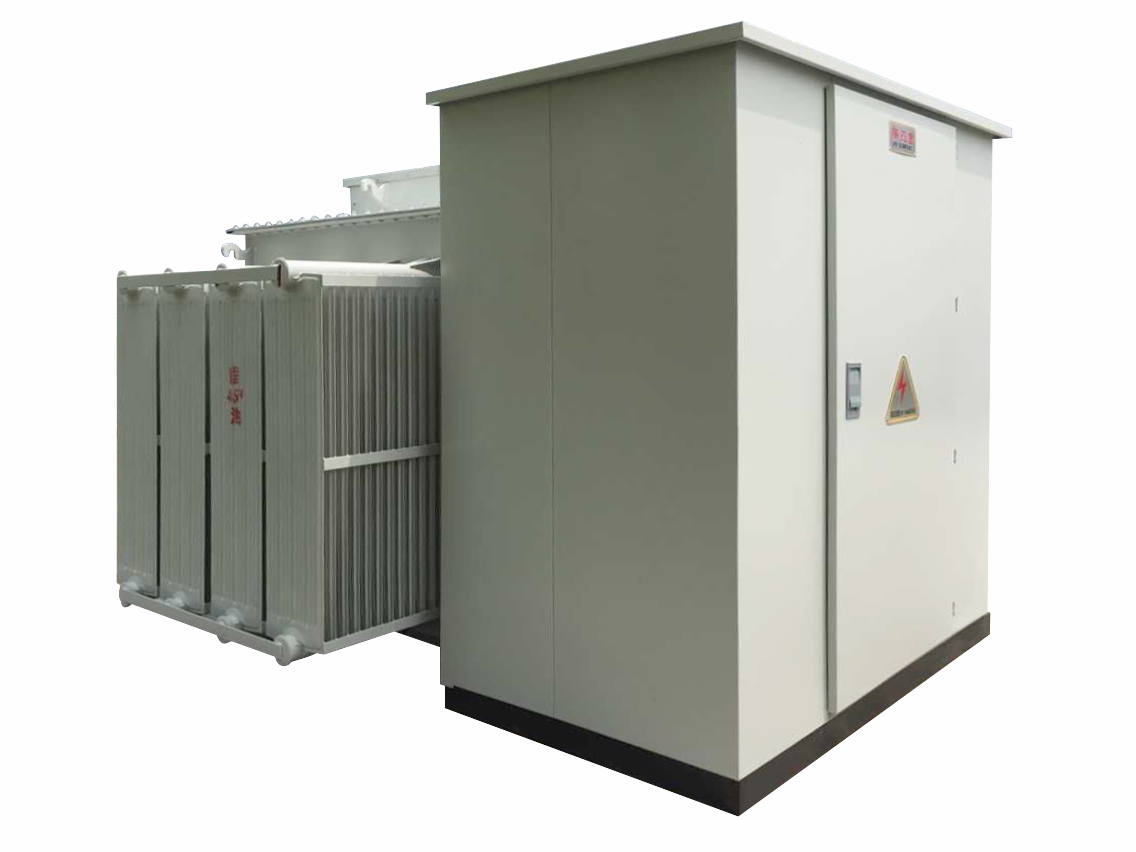

Трансформатор силовой подстанции коробчатого типа мощностью 1600 кВА

Характеристика продукта

Все трансформаторы силовых подстанций коробчатого типа SGOB 1600 кВА, произведенные в Китае, интегрируются и собираются на заводе одновременно, включая проектирование, производство, сборку и проводку.  После строгой отладки производителем, а также заводских испытаний и проверок он поставляется клиенту, чтобы обеспечить безупречную доставку.

Компактный силовой трансформатор подстанции коробчатого типа мощностью 1600 кВА имеет компактную конструкцию и высокую адаптируемость.  Ее площадь составляет всего от 30% до 40% площади традиционных подстанций.  Он поддерживает различные формы фундаментов и подходит для сценариев с ограниченным пространством, таких как города и промышленные зоны.

Этот компактный трансформатор силовой подстанции коробчатого типа SGOB мощностью 1600 кВА полностью закрытой конструкции обладает пыле-, влагонепроницаемыми, антикоррозийными и теплоизоляционными характеристиками, имеет уровень защиты IP54 или выше, что соответствует требованиям длительной стабильной работы на открытом воздухе.

Это безопасное и интеллектуальное устройство, оснащенное полным набором функций электрической блокировки и защиты. Этот трехфазный трансформатор силовой подстанции коробчатого типа мощностью 1600 кВА может быть дополнительно оснащен интеллектуальной системой мониторинга, которая поддерживает удаленный мониторинг состояния и раннее предупреждение о неисправностях.

Поддерживайте гибкую настройку и предоставляйте экономичные решения.  Поддержка конфигурации типов трансформаторов (масляные/сухие), методов входящих и отходящих линий, а также материалов корпуса в соответствии с требованиями пользователя, что снижает общие инвестиции, а также затраты на эксплуатацию и техническое обслуживание.

Каков состав трансформатора силовой подстанции коробчатого типа 1600 кВА?

1. Высоковольтный коммутационный блок

Трансформатор силовой подстанции коробчатого типа SGOB мощностью 1600 кВА служит вводом питания подстанции и обычно оснащен полностью изолированными элегазовыми или кольцевыми главными блоками с твердой изоляцией.  Основные компоненты включают в себя выключатели нагрузки, высоковольтные предохранители и разъединители, которые могут обеспечить стандартные режимы электропитания сетей с двумя кольцами питания или одиночных силовых терминалов. Установка оснащена полной функцией блокировки «пяти защит» и может быть расширена электрическими интерфейсами управления и мониторинга, обеспечивая базовые условия для дистанционного управления и интеллектуального управления.

2. Трансформаторный блок

Этот блок является ядром преобразования электрической энергии и может быть оснащен масляным или сухим трансформатором мощностью 1600 кВА в соответствии с требованиями проекта. Масляные трансформаторы обладают хорошей экономичностью и высокой эффективностью рассеивания тепла, что делает их универсальным выбором для наружного применения.

3. Низковольтный распределительный блок

Это подразделение отвечает за распределение, защиту и управление электрической энергией.  Основная цепь обеспечивается общей защитой рамными автоматическими выключателями, а несколько ответвлений оснащены автоматическими выключателями в литом корпусе для обеспечения раздельного управления. В стандартной комплектации агрегат оснащен интеллектуальным устройством компенсации реактивной мощности, которое может автоматически регулировать коэффициент мощности системы. В то же время устанавливаются многофункциональные счетчики для мониторинга таких данных, как ток, напряжение, мощность и энергопотребление, в режиме реального времени, что обеспечивает основу для управления эксплуатацией.

4. Общая конструкция коробки

Корпус коробки имеет стандартизированную модульную конструкцию в форме «глаза», физически изолирующую и объединяющую три вышеуказанных функциональных блока в прочный бытовой корпус. Оболочка обычно изготавливается из антикоррозионных стальных пластин или неметаллических материалов. Каждый отсек независимо герметизирован, а общий уровень защиты может достигать IP54 или выше, эффективно противодействуя эрозии ветром, дождем, пылью и солевыми брызгами. Внешний вид компактен, а цвет и материал можно настроить в соответствии с условиями установки.

Технические характеристики продукта

Отраслевые атрибуты

Другие атрибуты

Упаковка и доставка

Возможность поставки
